Программатор для лазерных картриджей упрощенная конструкция.

Начнем со схемы программатора.

Как видно на рисунке, в основе программатора чипов лежит все та же схема, что и в предыдущей статье про изготовление программатора чипов, но сильно упрощенная: теперь она содержит всего три детали и один кабель USB.

Питание чипа теперь формируется за счет красного провода USB, который выдает на выходе +5V и подсоединяется к выводу VCC на чипе. У многих возникнет вопрос: "где программатор берет -5V, ведь, если есть плюс, значит должен быть и минус." Отвечаем: -5V программатор берет с 5-го вывода КОМ-порта (GND).

Необходимые компоненты:

Резисторы на 4,7 кОм количество - 2 шт.

Разъем РС9 для подключения к компьютеру.

Провод USB.

shema

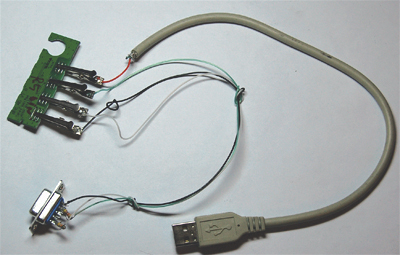

Внешний вид программатора чипов для лазерных картриджей.

programator

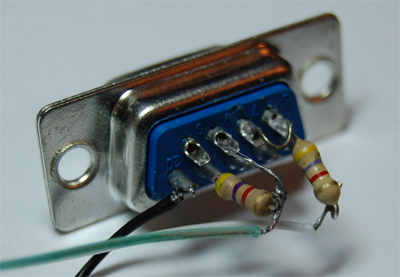

Вот так выглядит спаянная схема.

progr COM

Вот так программатор чипов подключается к чипу

progr chip

Учитывая простоту схемы программатора ее сможет спаять даже человек очень далекий от электроники.

Примичание:

Если программатор не считывает чипы от Samsung CLP-600/650 необходимо подключить разъем VCC на чип через резистор (мощность резистора значения не имеет) на 2,2 ком. и более. Причина кроется в том, что у некоторых чипов считывание происходит при напряжении от 2 да 3,5 вольта, а через VCC подается напряжение 5 вольт.

Программирование чипа и прошивки смотрите в предыдущей статье о программаторе картриджей.
